新潟精密の技術概念図
新潟精密株式会社では、SMT、COB、FCB、はんだボール実装 の各工程を組み合わせた混載実装を全て社内で対応可能です。
また、混載実装に関連する洗浄、ダイシング、ピックアップ、エン ボステーピングなどのその他工程も幅広く対応可能です。

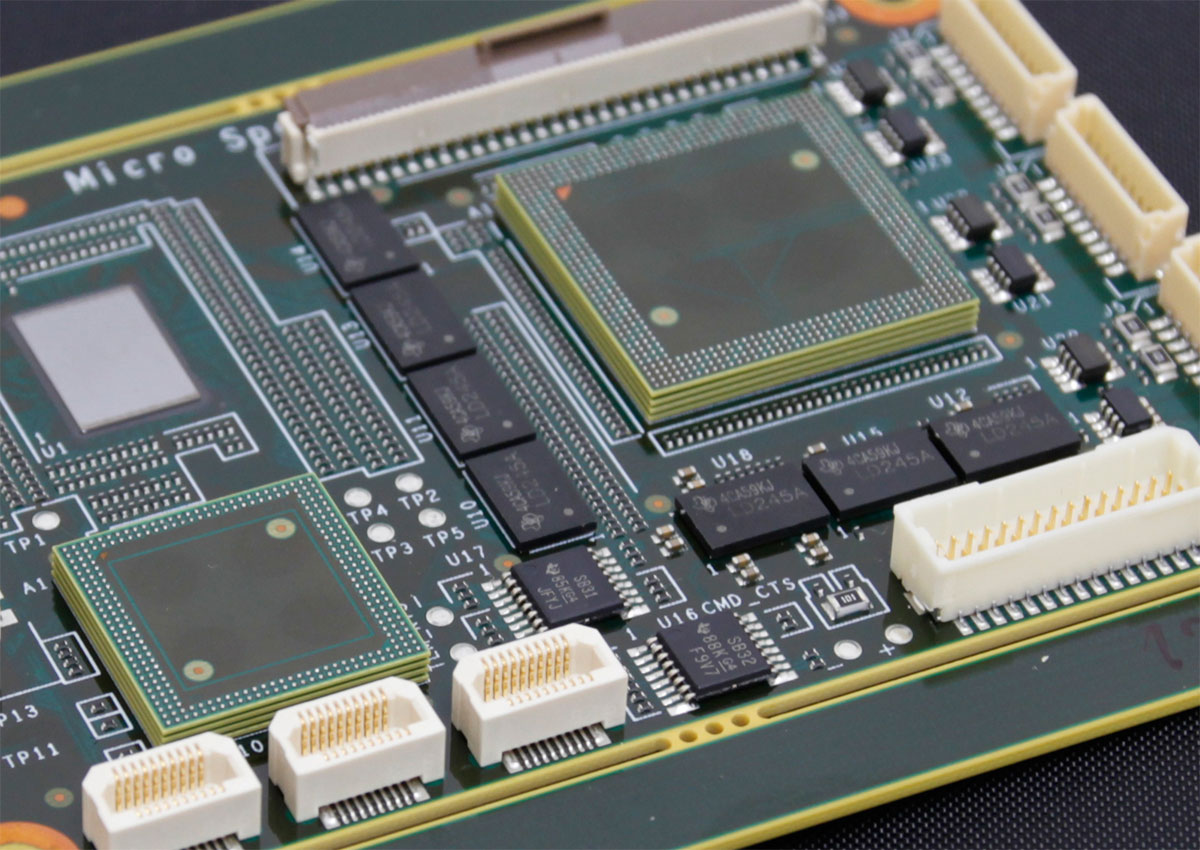

![SMT](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/img0005.jpg)
混載実装では、「SMT+COB」、「FCB+はんだボール実装」、 「SMT+FCB+はんだボール実装」など、複数の工程を組み 合わせた高密度・狭隣接の混載実装を全て社内で対応可能 です。
対応仕様
![混載実装](/wordpress/wp-content/themes/custom/assets/images/tech/05-mixed/img0001.jpg)
SMT | チップサイズ:0.4×0.2mm(0402)〜 ボールピッチ:0.3mm(WLCSP)〜 |
---|---|
COB | パッドピッチ:0.07mm〜 |
FCB | パッドピッチ:0.05mm〜 |
はんだボール実装 | ボールサイズ:φ0.08mm〜 |
COB&SMT 混載実装事例
![混載実装](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/secImg0501.jpg)

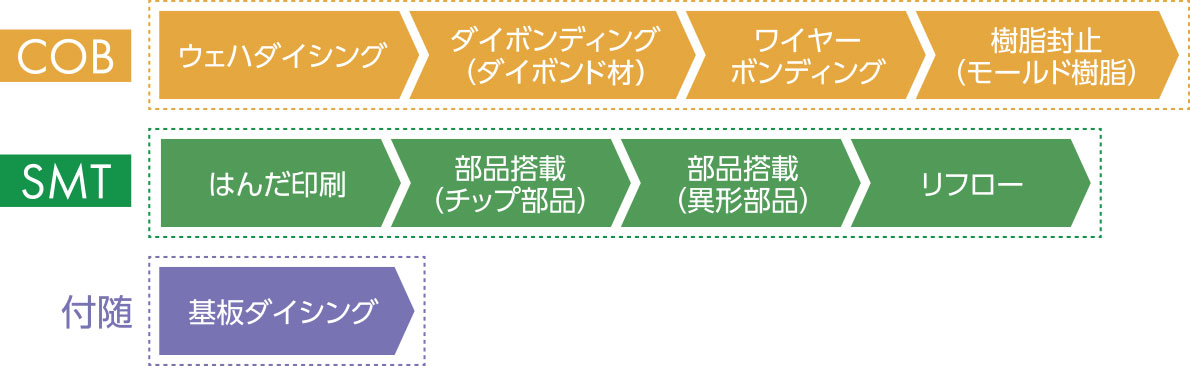

![COB&SMT混載実装工程フロー](/wordpress/wp-content/themes/custom/assets/images/ph02/tech02/00-top/secImg0502.jpg)
【COB & SMT】混載実装
【COB & SMT】混載実装
FCB&はんだボール実装 混載実装事例
![FCB&はんだボール実装 混載実装 事例](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/secImg0503.jpg)
![FCB&はんだボール実装工程フロー](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/secImg0504.jpg)
【FCB & はんだボール実装】混載実装
【FCB & はんだボール実装】混載実装
FCB&はんだボール実装&SMT&はんだボール実装 混載実装事例
![FCB&はんだボール実装、SMT&はんだボール実装 混載実装 事例](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/secImg0505.jpg)
![FCB&はんだボール実装、SMT&はんだボール実装 混載実装 工程フロー](/wordpress/wp-content/themes/custom/assets/images/tech/00-top/secImg0506.jpg)
【SMT】実装
【FCB & はんだボール実装】混載実装
【FCB】実装
【SMT & はんだボール実装】混載実装
関連するその他工程
洗浄 | フラックス洗浄(ダイレクトパス方式) |
---|---|
ダイシング | 湿式、乾式ダイシング |
ピックアップ | トレイ収納 |
エンボステーピング | リングtoテーピング、トレイtoテーピング |
